K9双凹球面透镜
材  料:H-K9L
设计波长:632.8nm
焦距公差:±1%
外形公差:+0.0/-0.1mm
厚度公差:±0.1mm
面  型:λ/4@632.8nm
光 洁 度:40-20
偏  心:<3'
有效孔径:>90%
倒  边:<0.2×45°
镀  膜:多层增透膜
         A:350-650nm
         B:650-1050nm
         C:1050-1580nm
点击下载产品目录

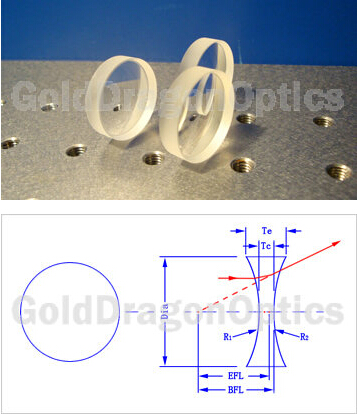

K9双凹球面透镜                  (尺寸及镀膜可按用户需求定制)单位(mm)
编号(NO.) 焦距(EFL) 直径(Dia) R1=R2 中心厚(Tc) 边厚(Te) 后焦距(BFL)
11D1569R -25.00 12.70 -26.17 2.50 4.10 -25.81
11D1903R -30.00 12.70 -31.41 3.00 4.30 -30.97
11D1357R -50.00 12.70 -52.10 3.50 4.30 -51.15
11D1464R -50.00 25.40 -52.01 3.00 6.10 -50.98
11D1170R -75.00 25.40 -77.86 3.50 5.60 -76.15
11D1613R -100.00 25.40 -103.69 4.00 5.60 -101.31
