产品系列
球面透镜系列
氟化钙（CaF2）平凸球面透镜
材 料:CaF2（单晶氟化钙）
设计波长:587.6nm
焦距公差:±1%
外形公差:+0.0/-0.1mm
厚度公差:±0.1mm
面 型:λ/4@632.8nm
光 洁 度:80-50
偏 心:<3'
有效孔径:>80%
倒 边:<0.2×45°
镀 膜:IR AR Coating 3-5μm
 |
点击下载产品目录 |

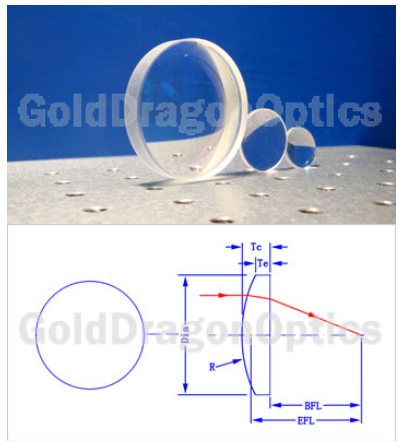

氟化钙（CaF2）平凸球面透镜 (尺寸及镀膜可按用户需求定制)单位(mm)
| 编号(NO.) | 焦距(EFL) | 直径(Dia) | 半径(R) | 中心厚(Tc) | 边厚(Te) | 后焦距(BFL) |
| 13A5315R | 20.00 | 12.70 | 8.68 | 4.30 | 1.50 | 17.00 |
| 13A5183R | 50.00 | 12.70 | 21.69 | 2.50 | 1.50 | 48.26 |
| 13A5458R | 80.00 | 12.70 | 34.71 | 2.10 | 1.50 | 78.54 |
| 13A5370R | 40.00 | 25.40 | 17.35 | 7.50 | 2.00 | 34.77 |
| 13A5763R | 50.00 | 25.40 | 21.69 | 6.10 | 2.00 | 45.75 |
| 13A5042R | 75.00 | 25.40 | 32.54 | 4.60 | 2.00 | 71.79 |
| 13A5817R | 100.00 | 25.40 | 43.38 | 3.90 | 2.00 | 97.28 |
| 13A5012R | 150.00 | 25.40 | 65.08 | 3.30 | 2.00 | 147.70 |
| 13A5714R | 200.00 | 25.40 | 86.77 | 2.90 | 2.00 | 197.98 |
| 13A5255R | 250.00 | 25.40 | 108.46 | 2.70 | 2.00 | 248.12 |
| 13A5464R | 500.00 | 25.40 | 216.92 | 2.40 | 2.00 | 498.33 |
| 13A5956R | 750.00 | 25.40 | 325.39 | 2.20 | 2.00 | 748.47 |
| 13A5835R | 1000.00 | 25.40 | 433.85 | 2.20 | 2.00 | 998.47 |
