产品系列
球面透镜系列

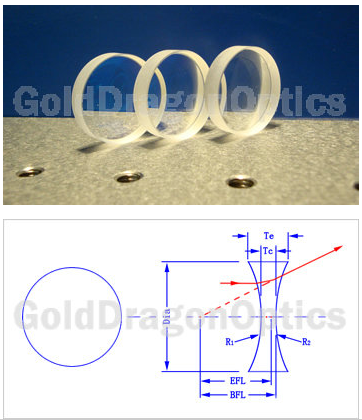

氟化钙（CaF2）双凹球面透镜
材 料:CaF2（氟化钙）
设计波长:587.6nm
焦距公差:±1%
外形公差:+0.0/-0.1mm
厚度公差:±0.1mm
面 型:λ/4@632.8nm
光 洁 度:80-50
偏 心:<3'
有效孔径:>80%
倒 边:<0.2×45°
镀 膜:IR AR Coating 3-5μm
 |
点击下载产品目录 |
氟化钙（CaF2）双凹球面透镜 (尺寸及镀膜可按用户需求定制)单位(mm)
| 编号(NO.) | 焦距(EFL) | 直径(Dia) | R1=R2 | 中心厚(Tc) | 边厚(Te) | 后焦距(BFL) |
| 13D5451R | -15.00 | 12.70 | -13.38 | 2.50 | 5.70 | -15.85 |
| 13D5788R | -25.00 | 12.70 | -22.14 | 3.00 | 4.90 | -26.03 |
| 13D5138R | -30.00 | 25.40 | -26.40 | 2.50 | 9.00 | -30.86 |
| 13D5313R | -50.00 | 25.40 | -43.83 | 3.00 | 6.80 | -51.03 |
