产品系列
球面透镜系列

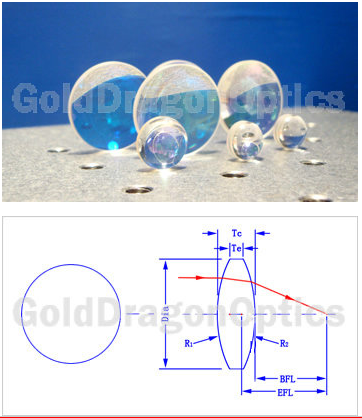

氟化钙(CaF2)双凸球面透镜
材  料:CaF2(氟化钙)
设计波长:587.6nm
焦距公差:±1%
外形公差:+0.0/-0.1mm
厚度公差:±0.1mm
面  型:λ/4@632.8nm
光 洁 度:80-50
偏  心:<3'
有效孔径:>80%
倒  边:<0.2×45°
镀  膜:IR AR Coating 3-5μm
点击下载产品目录
氟化钙(CaF2)双凸球面透镜                  (尺寸及镀膜可按用户需求定制)单位(mm)
编号(NO.) 焦距(EFL) 直径(Dia) R1=R2 中心厚(Tc) 边厚(Te) 后焦距(BFL)
13B5766R 15.00 12.70 12.10 5.60 2.00 12.90
13B5922R 20.00 12.70 16.64 4.50 2.00 18.36
13B5864R 40.00 12.70 34.22 3.20 2.00 38.87
13B5774R 25.40 25.40 20.23 11.00 2.00 21.22
13B5284R 50.00 25.40 42.47 5.90 2.00 47.90
13B5247R 75.00 25.40 64.39 4.50 2.00 73.41
13B5552R 100.00 25.40 86.18 3.90 2.00 98.63
13B5454R 200.00 25.40 173.10 2.90 2.00 198.99
