柱面透镜系列
紫外熔石英(JGS1)平凸柱面透镜
材  料:JGS1(紫外熔石英)
设计波长:587.6nm
焦距公差:±1%
外形公差:+0.0/-0.1mm
厚度公差:±0.2mm
面  型:λ/2@632.8nm
光 洁 度:60-40
偏  心:<3'
有效孔径:>90%
倒  边:<0.2×45°
镀  膜:UV AR 290-370nm
点击下载产品目录

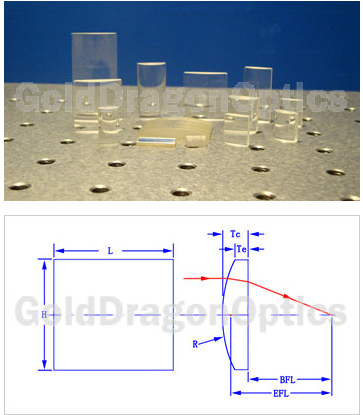

紫外熔石英(JGS1)平凸柱面透镜                  (尺寸及镀膜可按用户需求定制)单位(mm)
编号(NO.) 焦距(EFL) 长(L) 宽(H) 半径(R) 中心厚(Tc) 边厚(Te) 后焦距(BFL)
22J4359S 8.00 11.00 7.20 3.67 4.90 2.00 4.64
22J4918S 10.00 14.00 9.00 4.58 5.60 2.00 6.16
22J4748S 12.70 15.00 10.00 5.82 4.80 2.00 9.41
22J4794S 25.00 15.00 10.00 11.46 3.10 2.00 22.87
22J4862S 25.00 23.00 15.00 11.46 4.80 2.00 21.71
22J4426S 25.00 30.00 20.00 11.46 7.80 2.00 19.65
22J4107S 25.40 35.00 23.00 11.65 11.60 2.00 17.45
22J4305S 30.00 30.00 20.00 13.75 6.30 2.00 25.68
22J4878S 75.00 30.00 20.00 34.38 3.50 2.00 72.60
22J4395S 100.00 45.00 30.00 45.85 5.50 3.00 96.23
22J4147S 500.00 45.00 30.00 229.25 3.50 3.00 497.60
