球面透镜系列

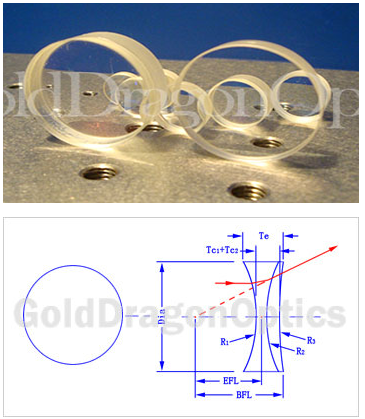

负胶合透镜
设计波长:A:486.1nm 587.6nm 656.3nm
B:706.5nm 855nm 1015nm
C:1016nm 1330nm 1550nm
焦距公差:±1%
外形公差:+0.0/-0.1mm
厚度公差:±0.2mm
面 型:λ/4@632.8nm
光 洁 度:60-40
偏 心:<3'
有效孔径:>90%
镀 膜:多层增透膜
A:350-650nm
B:650-1050nm
C:1050-1580nm
B:706.5nm 855nm 1015nm
C:1016nm 1330nm 1550nm
A:350-650nm
B:650-1050nm
C:1050-1580nm
 |
点击下载产品目录 |
负胶合透镜 (尺寸及镀膜可按用户需求定制)单位(mm)
| 编号(NO.) | 焦距(EFL) | 直径(Dia) | 中心厚(Tc) | 边厚(Te) | 后焦距(BFL) | 材料(Material) |
| 18ACN127-020-A | -20.00 | 12.70 | 4.50 | 6.30 | -22.30 | H-ZBAF52 H-ZF7L |
| 18ACN127-020-B | -20.00 | 12.70 | 4.50 | 6.40 | -22.50 | H-ZBAF52 H-ZF7L |
| 18ACN127-025-A | -25.00 | 12.70 | 4.00 | 5.40 | -27.00 | H-ZBAF52 H-ZF7L |
| 18ACN127-025-B | -25.00 | 12.70 | 4.30 | 5.90 | -27.70 | H-ZBAF52 H-ZF7L |
| 18ACN127-030-A | -30.00 | 12.70 | 3.80 | 5.70 | -32.20 | BAK7 ZF2 |
| 18ACN127-030-B | -30.00 | 12.70 | 4.00 | 5.30 | -32.00 | H-LAK10 H-ZF7L |
| 18ACN127-050-A | -50.00 | 12.70 | 3.70 | 4.60 | -52.30 | BAK7 ZF2 |
| 18ACN127-050-B | -50.00 | 12.70 | 3.50 | 4.30 | -52.50 | H-ZBAF52 H-ZF7L |
| 18ACN254-040-A | -40.00 | 25.40 | 7.00 | 10.60 | -43.60 | H-ZBAF52 ZF13 |
| 18ACN254-040-B | -40.00 | 25.40 | 6.00 | 9.80 | -43.40 | H-ZBAF52 H-ZF7L |
| 18ACN254-050-A | -50.00 | 25.40 | 6.50 | 9.40 | -53.20 | H-ZBAF52 H-ZF7L |
| 18ACN254-050-B | -50.00 | 25.40 | 6.00 | 9.10 | -53.80 | H-ZBAF52 H-ZF7L |
| 18ACN254-075-A | -75.00 | 25.40 | 6.30 | 8.60 | -78.80 | BAK7 ZF2 |
| 18ACN254-075-B | -75.00 | 25.40 | 5.80 | 7.90 | -78.90 | H-ZBAF52 H-ZF7L |
| 编号(NO.) | 焦距(EFL) | 直径(Dia) | 中心厚(Tc) | 边厚(Te) | 后焦距(BFL) | 材料(Material) |
| 18ACN254-100-A | -100.00 | 25.40 | 6.00 | 7.70 | -103.60 | BAK7 ZF2 |
| 18ACN254-100-B | -100.00 | 25.40 | 5.40 | 6.90 | -103.90 | H-ZBAF52 H-ZF7L |
